Współczesna inżynieria i budowa maszyn w całości opierają się na cyfrowym modelowaniu. Niezależnie od tego, czy projektujesz skomplikowaną linię produkcyjną, obudowę urządzenia, czy prosty detal do wycięcia na laserze, proces niemal zawsze zaczyna się od modelu 3D w środowisku CAD (Computer-Aided Design).
Jednak sam model bryłowy to dopiero połowa sukcesu. Aby warsztat, spawalnia lub operator maszyny CNC mogli fizycznie wykonać dany element, niezbędna jest poprawnie przygotowana dokumentacja techniczna 2D.
W tym artykule opisuję, jak wygląda profesjonalny proces tworzenia modeli 3D oraz płaskiej dokumentacji wykonawczej, na co zwrócić uwagę i jakich błędów unikać.
Krok 1: Modelowanie 3D CAD – zacznij od przemyślanej geometrii

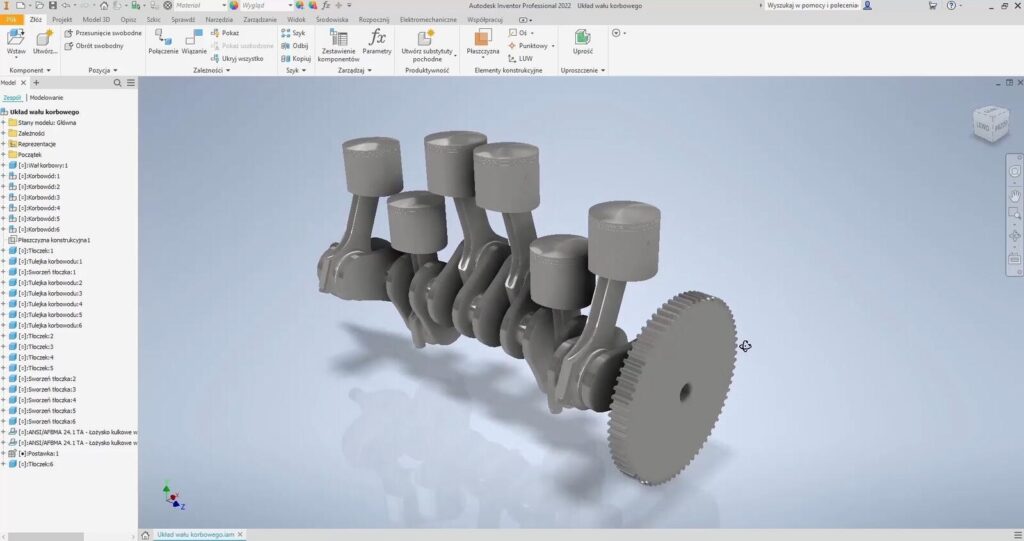

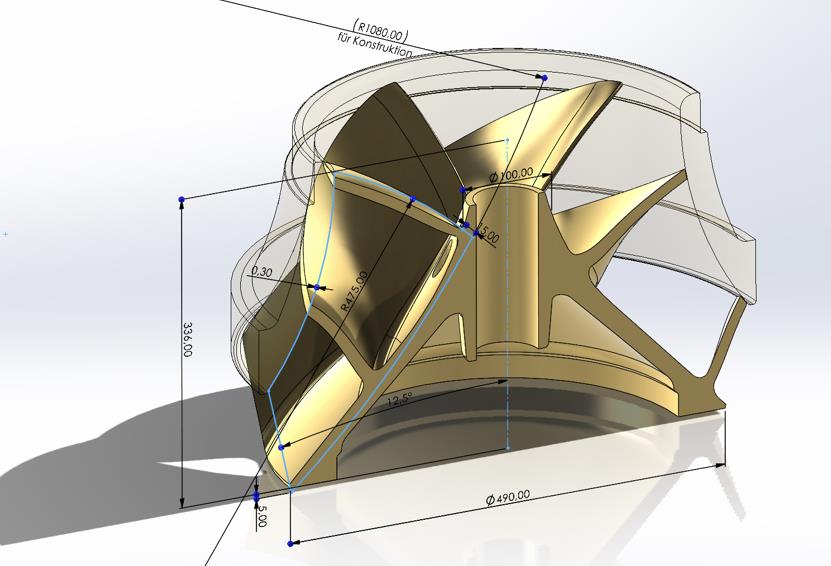

Praca w programach takich jak SolidWorks, Autodesk Inventor czy Fusion 360 przypomina cyfrowe rzeźbienie, ale wymaga od konstruktora ścisłej dyscypliny. Dobry model 3D to nie tylko estetyczny wygląd, ale przede wszystkim parametryczność i edytowalność.
Zasady poprawnego modelowania 3D:
Zadbaj o drzewo operacji: Nazwij poszczególne wyciągnięcia, wycięcia i zaokrąglenia. Przejrzyste drzewo operacji pozwala na szybką modyfikację projektu w przyszłości bez tworzenia błędów geometrii.
W pełni definiuj szkice: Każdy szkic 2D, z którego tworzysz bryłę, musi być w pełni zwymiarowany i powiązany relacjami (np. pionowo, poziomo, stycznie). „Latające”, niedodefiniowane szkice to gwarancja problemów przy zmianie wymiarów.
Pamiętaj o naddatkach i technologiczności: Projektując element, zawsze miej w głowie technologię jego wykonania. Inaczej modeluje się detal pod drukowanie 3D, inaczej pod frezowanie CNC, a jeszcze inaczej pod gięcie blach.
Krok 2: Od modelu 3D do rysunku 2D (Generowanie rzutów)

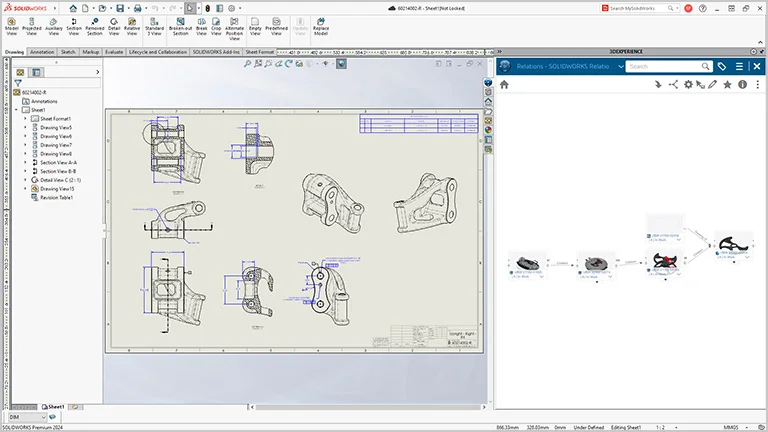

Gdy model 3D jest gotowy, przechodzimy do tworzenia rysunku wykonawczego. Większość nowoczesnych systemów CAD pozwala na automatyczne wygenerowanie rzutów z modelu bryłowego, ale to konstruktor decyduje o ich czytelności.

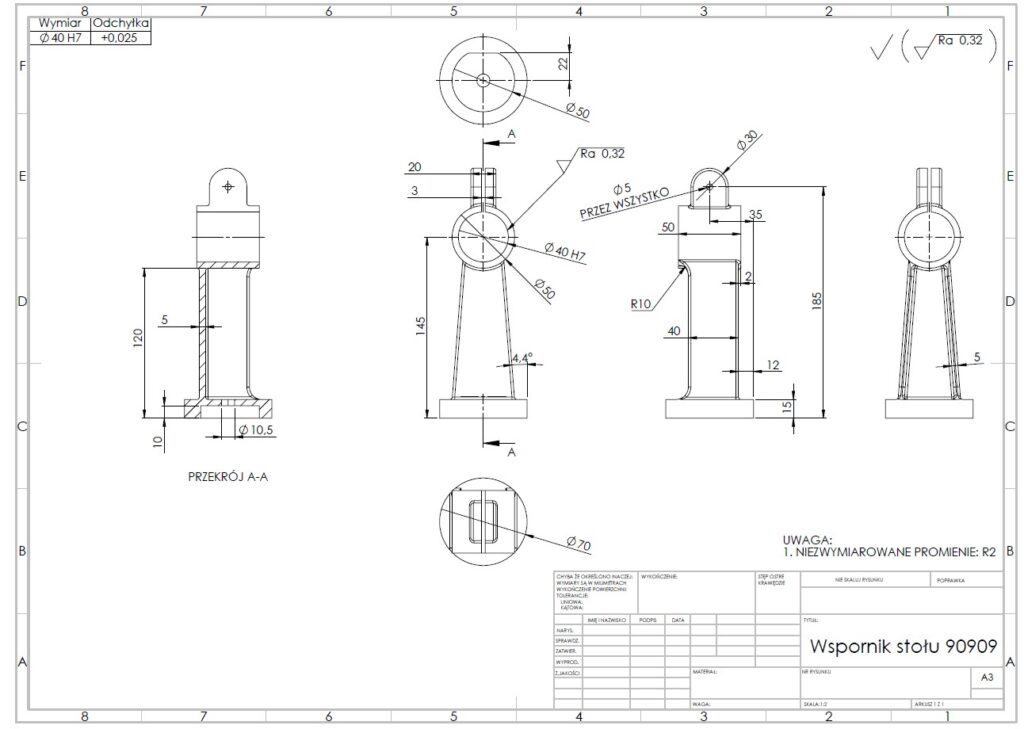

Jakie rzuty i widoki należy umieścić na arkuszu?
Rzut główny: Wybierz perspektywę, która daje najwięcej informacji o geometrii detalu.
Przekroje i kłady: Jeśli detal posiada wewnętrzne wybrania, kanały lub otwory, zastosuj przekrój stopniowy lub cząstkowy. Rysowanie linii niewidocznych na głównym rzucie często zaciemnia obraz.
Szczegóły (Widoki szczegółowe): Drobne elementy, takie jak podcięcia obróbkowe, fazy czy rowki pod pierścienie Segera, powiększ w osobnej wyrwanej sekcji (np. w skali 2:1 lub 5:1).
Krok 3: Wymiarowanie, tolerancje i chropowatość
Rysunek 2D bez wymiarów to tylko ładny obrazek. Aby dokumentacja miała wartość wykonawczą, musisz nanieść na nią odpowiednie dane technologiczne:
Bazy wymiarowe: Wymiaruj od konkretnych krawędzi odniesienia lub osi symetrii, z których operator maszyny będzie zbierał bazę na warsztacie.
Tolerancje wymiarowe i geometryczne (GD&T): Zaznacz kluczowe pasowania (np. pod łożyska) oraz tolerancje położenia i kształtu (np. walcowatość, prostopadłość, bicie osiowe).
Oznaczenia chropowatości powierzchni ($Ra$): Określ, które powierzchnie wymagają dokładnej obróbki wykańczającej (np. szlifowania), a które mogą pozostać po obróbce zgrubnej.
Najczęstsze błędy na linii model 3D -> dokumentacja 2D
Pracując przy projektach inżynierskich na zlecenie oraz pomagając studentom w projektach CAD, najczęściej spotykam się z następującymi usterkami:
Przewymiarowanie rysunku: Powtarzanie tych samych wymiarów na różnych rzutach. Wymiar podany dwa razy wprowadza zamieszanie i jest błędem w sztuce.
Brak spójności między modelem a rysunkiem: Próba ręcznego nadpisywania tekstu wymiaru w 2D zamiast zmiany wymiaru w modelu 3D.
Niejednoznaczne zapisy: Brak podania materiału, obróbki cieplnej (np. hartowanie do 55 HRC) czy pokrycia ochronnego w tabliczce rysunkowej.
